Di samping itu, drilling boring presisi CNC merupakan kompetensi pemesinan yang sangat kritikal dalam produksi komponen berflens (flanged components) yang digunakan secara luas pada sistem perpipaan, transmisi daya, dan peralatan industri. Pemesinan lubang presisi dengan toleransi H7 atau lebih ketat tidak dapat dicapai hanya melalui proses pengeboran konvensional, melainkan memerlukan proses boring menggunakan boring bar yang dikontrol secara CNC untuk menghasilkan diameter lubang, kebulatan, dan kekasaran permukaan yang sesuai spesifikasi. Dalam proyek ini, SURIOTA menjalankan layanan drilling dan boring komponen mesin di Teaching Factory (TeFa) Pemesinan SMKN 6 Batam, menghasilkan komponen flens berkualitas tinggi untuk aplikasi industri di Batam.
Hasilnya, komponen flens menuntut presisi ganda: presisi pada diameter lubang tengah (bore) yang akan bersuai dengan poros atau komponen lain, sekaligus presisi pada pola lubang baut (bolt hole pattern) yang harus konsisten dengan flange pasangannya. SURIOTA menerapkan metodologi pengerjaan yang terstruktur dengan penggunaan drill jig dan fixture khusus untuk memastikan posisi dan orientasi setiap lubang sesuai gambar teknik. Hasilnya adalah komponen flens yang dapat dipasangkan dengan sempurna tanpa modifikasi lapangan, memenuhi standar kualitas industri yang ketat. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Gambaran Proyek dan Latar Belakang Boring Komponen Mesin Drilling Boring Presisi
Dengan demikian, proyek pemesinan komponen flens ini melibatkan produksi sejumlah flange coupling dan flange adapter yang digunakan pada sistem transmisi daya di fasilitas industri klien. Komponen flens berfungsi sebagai elemen penghubung antara dua shaft atau antara shaft dengan komponen rotating lainnya. Sehingga akurasi geometris bore, face runout, dan bolt hole pattern secara langsung mempengaruhi performa dan umur pakai sistem yang dihubungkan. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Secara keseluruhan, permintaan dari klien mencakup komponen flens dengan berbagai ukuran nominal, dari flange DN50 hingga DN150, dengan spesifikasi bore yang mengacu pada standar ISO 286 kelas toleransi H7. Toleransi H7 pada diameter bore berarti komponen poros dengan toleransi suaian p6 atau k6 akan dapat dipasang dengan suaian presisi (transition fit atau interference fit) sesuai kebutuhan aplikasi. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Oleh karena itu, lokasi pengerjaan di TeFa Pemesinan SMKN 6 Batam dipilih karena fasilitas tersebut memiliki mesin CNC dengan kemampuan boring yang memadai dan aksesoris pendukung yang lengkap. SURIOTA menyediakan boring bar presisi, boring head yang dapat disetel diameter, serta tooling drill jig yang dikembangkan secara khusus untuk proyek ini guna memastikan posisi bolt hole yang akurat dan seragam di seluruh batch produksi. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Spesifikasi Teknis dan Material Komponen Flens Drilling Boring Presisi
Lebih jauh, material yang digunakan untuk komponen flens dalam proyek ini adalah baja konstruksi ST 37 (setara S235 atau A36) untuk flange adapter beban sedang, dan baja paduan grade 42CrMo4 untuk flange coupling yang menahan beban torsi tinggi. Pemilihan material didasarkan pada analisis beban operasional yang dilakukan bersama klien, mempertimbangkan tekanan, torsi, dan kondisi lingkungan operasional. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Spesifikasi geometris utama komponen flens meliputi:
Dalam hal ini, – Diameter bore nominal: 50 mm, 75 mm, 100 mm, dan 125 mm, Toleransi bore: H7 (untuk suaian dengan poros toleransi k6 atau p6), Toleransi diameter bore H7 pada 50 mm: +0,025 mm / 0,000 mm, Kekasaran permukaan bore: Ra 0,8 mikrometer (finishing boring), Face runout maksimum: 0,02 mm (diukur dengan dial indicator), Toleransi posisi bolt hole: ±0,1 mm terhadap bolt circle diameter (BCD), Toleransi kerataan (flatness) mating face: 0,03 mm, Pilot diameter toleransi: h6 (untuk centering dengan flange pasangan) Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Selain itu, boring bar yang digunakan adalah boring bar dengan boring head yang dapat disetel (adjustable boring head) dengan resolusi penyetelan 0,002 mm per klik, memungkinkan pencapaian diameter bore dengan akurasi tinggi. Insert boring tipe S SCLCR dengan insert CCMT untuk material baja dipilih untuk memberikan performa cutting yang optimal. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Proses Pemesinan CNC Drilling dan Boring Secara Detail Drilling Boring Presisi
Khususnya, proses pemesinan komponen flens memerlukan urutan operasi yang sistematis untuk memastikan seluruh fitur geometris dihasilkan dengan akurasi yang konsisten. Pendekatan pemesinan yang diterapkan SURIOTA mengikuti prinsip datum first, yaitu mengerjakan permukaan dan fitur yang akan menjadi datum referensi terlebih dahulu sebelum mengerjakan fitur fitur lainnya. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Lebih lanjut, operasi 1, Facing dan Turning Eksterior: Komponen billet dikerjakan pada mesin CNC turning untuk membentuk diameter luar (OD) flens, permukaan muka (face), dan pilot diameter. Proses ini menghasilkan datum aksikal dan radial yang akan digunakan pada operasi milling dan boring berikutnya. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Lebih jauh, operasi 2, Pemasangan pada Mesin CNC Milling: Komponen yang telah di turn dipindahkan ke mesin CNC milling. Komponen dipasang pada rotary table atau indexing fixture yang memungkinkan rotasi presisi untuk memposisikan setiap bolt hole pada lokasi angular yang benar. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.

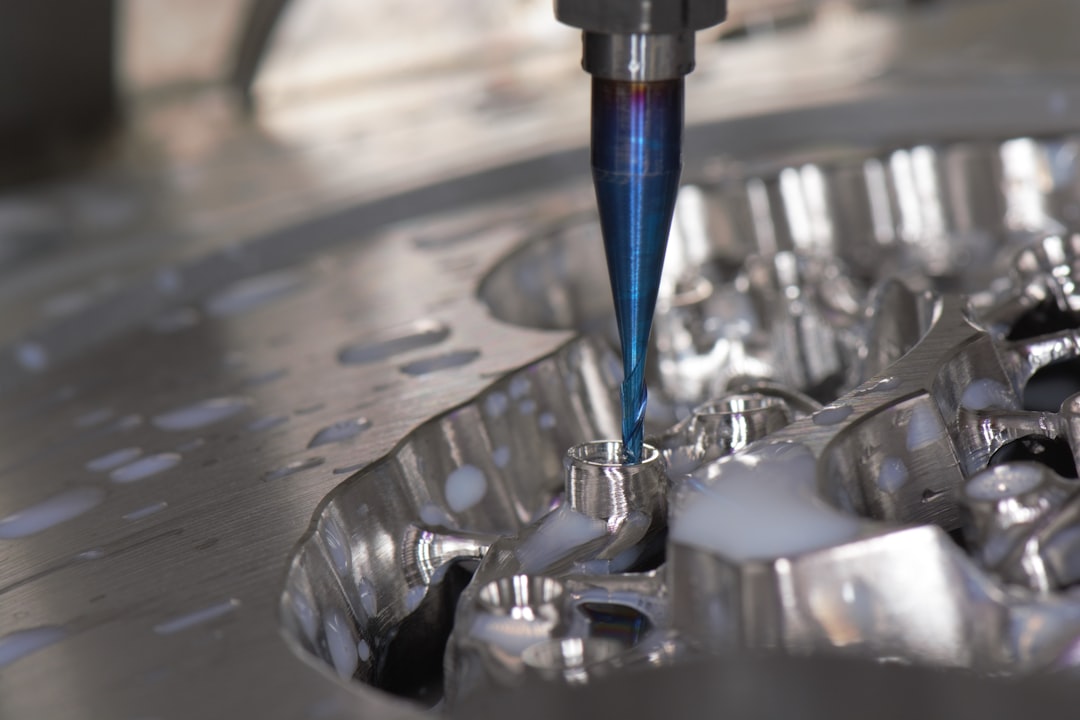

Di samping itu, operasi 3, Pembuatan Bolt Hole Circle (BHC): Menggunakan drill jig atau program CNC dengan koordinat polar, pengeboran dilakukan secara berurutan untuk seluruh lubang pada bolt hole circle. Setiap lubang diawali dengan spot drilling untuk mengunci posisi, dilanjutkan center drilling, pengeboran pilot, dan reaming atau pengeboran finishing ke diameter final. Penerapan Drilling Boring Presisi secara profesional terbukti memberikan hasil optimal.
Selanjutnya, operasi 4, Boring Lubang Bore Utama: Proses boring adalah inti dari proyek ini. Center bore yang telah di drill pada diameter lebih kecil dari target diproses menggunakan boring bar presisi. Penyetelan boring head dilakukan secara bertahap roughing boring, semi finishing boring, dan finishing boring dengan pengukuran diameter menggunakan bore gauge setiap tahapan untuk memastikan dimensi final tepat dalam toleransi H7.
Dengan demikian, operasi 5, Finishing Detail: Pembuatan chamfer pada tepi bore dan bolt holes, pembuatan alur O ring bila diperlukan, serta deburring menyeluruh.
Hasil dan Quality Control
Inspeksi komponen flens dilaksanakan dengan protokol pengukuran yang komprehensif mengingat kritikalitas toleransi H7 pada bore dan toleransi posisi bolt hole. Pengukuran diameter bore menggunakan inside micrometer dan bore gauge tiga titik (3 point bore gauge) yang memberikan hasil pengukuran rata rata dari tiga titik kontak, mencerminkan geometri bore lebih akurat dibandingkan pengukuran dua titik konvensional.
Oleh karena itu, hasil inspeksi bore diameter menunjukkan seluruh komponen berada dalam toleransi H7 yang ditetapkan. Kekasaran permukaan bore terukur rata rata Ra 0,7 mikrometer, di bawah persyaratan Ra 0,8 mikrometer. Face runout diukur menggunakan dial indicator dengan komponen ditopang pada V block atau dipasang pada mandrel, menunjukkan nilai rata rata 0,012 mm, well within batas 0,02 mm.
Sebagai tambahan, posisi bolt hole diverifikasi menggunakan jig inspeksi (bolt hole inspection gauge) dan spot check dengan height gauge pada surface plate. Seluruh komponen flens memenuhi toleransi posisi bolt hole ±0,1 mm. Tingkat penerimaan batch mencapai 97%, dengan komponen yang tidak lolos pada inspeksi pertama berhasil di rework pada proses boring untuk memenuhi spesifikasi toleransi H7.
Manfaat dan Aplikasi
Dalam hal ini, komponen flens yang dihasilkan dari proyek drilling boring presisi CNC ini memberikan jaminan kesesuaian (fit assurance) yang tinggi saat perakitan di lapangan. Toleransi H7 pada bore memastikan suaian yang tepat dengan poros, menghilangkan kebiasaan merugikan berupa pengikiran atau penyesuaian manual di lapangan yang berisiko merusak dimensi komponen dan mempersingkat umur pakainya.
Perlu diketahui bahwa kemampuan SURIOTA dalam mengerjakan boring presisi dengan toleransi H7 dan di bawahnya menjadikan layanan ini relevan untuk berbagai industri berat di Batam, termasuk galangan kapal, industri permesinan, serta fasilitas oil and gas support. Komponen flens yang presisi berkontribusi pada efisiensi perakitan, keandalan operasional, dan keselamatan sistem mekanis secara keseluruhan.
Mengapa SURIOTA sebagai Mitra Engineering Anda?
- Pengalaman lebih dari 5 tahun di engineering, IoT, dan otomasi industri
- Tim engineer bersertifikat dengan keahlian hardware + software + cloud
- Solusi end to end custom sesuai kebutuhan dan skala bisnis Anda
- Support teknis dan after sales maintenance jangka panjang
Kesimpulan
Khususnya, proyek drilling dan boring presisi CNC untuk komponen berflens di TeFa Pemesinan SMKN 6 Batam menunjukkan kapabilitas SURIOTA dalam pemesinan lubang presisi dengan toleransi sistem H7 yang ketat. Penguasaan teknik boring dengan boring bar presisi, metodologi pengerjaan datum first, dan sistem inspeksi yang ketat menghasilkan komponen flens yang konsisten dan siap rakit sesuai standar industri.
Namun demikian, SURIOTA siap melayani kebutuhan pemesinan drilling dan boring presisi untuk komponen flange, housing bearing, bushing, dan komponen berfitur lubang presisi lainnya. Dengan lokasi strategis di Batam dan akses ke fasilitas TeFa SMKN 6 Batam, SURIOTA memberikan layanan pemesinan komponen mesin yang kompetitif dalam hal kualitas, lead time, dan harga untuk klien di seluruh Kepulauan Riau.
Referensi: Proses pemesinan berdasarkan standar boring dan drilling presisi sebagai acuan teknis proyek ini.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara proses drilling (pengeboran) dan boring dalam pemesinan presisi?
Lebih jauh, drilling adalah proses pembuatan lubang menggunakan mata bor (drill bit) yang secara inheren memiliki keterbatasan akurasi diameter dan kebulatan karena defleksi tool serta toleransi geometri drill itu sendiri. Boring adalah proses pembesaran dan penghalusan lubang yang telah ada menggunakan boring bar dengan single point cutting tool, memungkinkan kontrol presisi terhadap diameter, kebulatan, silindrisitas, dan kekasaran permukaan lubang. Untuk toleransi lubang H7 atau lebih ketat, boring setelah drilling adalah proses standar yang wajib dilakukan. SURIOTA menggabungkan kedua proses ini secara sistematis untuk menghasilkan lubang presisi sesuai spesifikasi.
Apa itu toleransi lubang H7 dan mengapa penting dalam komponen flens?
Selanjutnya, toleransi H7 mengacu pada sistem toleransi ISO 286 di mana “H” menunjukkan posisi toleransi (lower deviation = 0, artinya lubang tidak boleh lebih kecil dari nominal) dan “7” menunjukkan grade toleransi (IT7). Untuk diameter 50 mm misalnya, toleransi H7 berarti diameter lubang antara 50,000 mm hingga 50,025 mm. D
Sebagai tambahan, alam komponen flens, toleransi H7 pada bore memastikan suaian yang presisi dan dapat diprediksi dengan poros (misalnya toleransi k6 untuk transition fit atau p6 untuk interference fit), menghasilkan perakitan yang akurat, transmisi torsi yang handal, serta eliminasi ketidakseimbangan (imbalance) yang dapat menyebabkan getaran berlebih.
Berapa lama lead time untuk produksi komponen flens dengan boring presisi H7 di SURIOTA?
Perlu diketahui bahwa lead time produksi komponen flens dengan boring presisi bergantung pada kompleksitas komponen, volume order, dan ketersediaan material. Untuk komponen flens standar dengan volume 5-20 buah, lead time tipikal berkisar antara 7-14 hari kerja, mencakup waktu pengadaan material, pemrograman CNC, setup, proses pemesinan, dan inspeksi kualitas. Order dengan volume lebih besar atau komponen dengan tingkat kesulitan lebih tinggi memerlukan waktu lebih panjang. SURIOTA menyarankan klien untuk berkonsultasi lebih awal dan memberikan gambar teknik lengkap untuk memungkinkan perencanaan jadwal yang akurat.
