Electrical Wiring & Commissioning

Sebagai tambahan, electrical wiring commissioning adalah proses terintegrasi yang menentukan keandalan dan keamanan jangka panjang sebuah sistem kelistrikan. Instalasi listrik yang tidak hanya terpasang secara fisik tetapi juga telah melalui pengujian commissioning panel listrik yang sistematis merupakan standar minimum dalam pekerjaan kelistrikan industri profesional. S

Secara keseluruhan, URIOTA, sebagai perusahaan rekayasa listrik yang berbasis di Batam dengan pengalaman menangani proyek industri skala besar, memahami bahwa commissioning bukan sekadar formalitas, melainkan garis pertahanan terakhir yang memastikan setiap komponen bekerja sesuai spesifikasi sebelum sistem diserahkan kepada klien. Artikel ini membahas proses wiring dan commissioning secara komprehensif, mulai dari perhitungan teknik awal hingga tahap verifikasi akhir.

Tantangan Umum dalam Instalasi Kelistrikan Industri Electrical Wiring Commissioning

Perlu diketahui bahwa instalasi kelistrikan industri jauh lebih kompleks dibandingkan instalasi residensial. Beban yang besar, lingkungan yang keras, serta tuntutan ketersediaan sistem yang tinggi (high availability) menciptakan serangkaian tantangan teknis yang harus diantisipasi sejak fase perencanaan. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Pemilihan Komponen dan Spesifikasi yang Tepat Electrical Wiring Commissioning

Namun demikian, kesalahan dalam memilih ukuran kabel, rating circuit breaker, atau spesifikasi panel control dapat berakibat fatal, mulai dari trip yang sering terjadi akibat undersizing, hingga kebakaran akibat overloading yang tidak terproteksi. Di lingkungan industri, kegagalan satu komponen dapat menghentikan seluruh lini produksi dengan kerugian yang signifikan per jamnya. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Kepatuhan terhadap Standar Nasional dan Internasional Electrical Wiring Commissioning

Faktanya, setiap instalasi kelistrikan industri di Indonesia wajib mematuhi Persyaratan Umum Instalasi Listrik (PUIL 2011) dan standar internasional yang relevan seperti IEC 60364. Kepatuhan terhadap standar ini bukan hanya persyaratan legal, tetapi juga jaminan bahwa desain telah mempertimbangkan faktor faktor keselamatan yang komprehensif. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Koordinasi Proteksi yang Tidak Memadai Electrical Wiring Commissioning

Dalam hal ini, salah satu masalah yang sering dijumpai adalah koordinasi proteksi yang buruk antara fuse, MCCB (Molded Case Circuit Breaker), dan RCCB (Residual Current Circuit Breaker). Tanpa studi koordinasi proteksi yang tepat, gangguan pada satu titik dapat menjalar dan menyebabkan pemadaman yang jauh lebih luas dari yang seharusnya. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Perhitungan Teknik sebagai Fondasi Wiring Diagram Electrical Wiring Commissioning

Selain itu, sebelum satu pun kabel dipasang, perhitungan teknik yang akurat harus diselesaikan. Wiring diagram yang baik lahir dari perhitungan yang valid, bukan sekadar perkiraan. Inilah yang membedakan instalasi profesional dari pekerjaan yang hanya mengandalkan pengalaman empiris semata. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Perhitungan Beban dan Kapasitas Electrical Wiring Commissioning

Lebih lanjut, perhitungan beban mencakup identifikasi semua beban terpasang (connected load) dan estimasi beban operasional aktual (demand load) dengan mempertimbangkan faktor diversitas dan faktor permintaan. Dari sini, kapasitas minimum transformator, ukuran kabel feeder, dan rating komponen proteksi dapat ditentukan secara matematis. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Pemilihan Ukuran Kabel Berdasarkan Ampacity Electrical Wiring Commissioning

Di samping itu, ukuran kabel dipilih berdasarkan ampacity (kemampuan hantar arus) yang telah dikoreksi untuk faktor seperti suhu lingkungan, metode instalasi, dan jumlah kabel yang dikelompokkan. Kabel yang dipilih harus mampu menghantarkan arus operasional dengan voltage drop yang masih dalam batas yang diizinkan, umumnya tidak lebih dari 5% untuk feeder dan 3% untuk rangkaian akhir. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Studi Koordinasi Proteksi

Dengan demikian, setiap elemen proteksi dalam single line diagram harus dikoordinasikan sehingga elemen yang paling dekat dengan gangguan akan trip terlebih dahulu, meminimalkan area yang terdampak. Studi ini melibatkan analisis kurva arus waktu (time current characteristic) dari setiap perangkat proteksi. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Proses Instalasi: Dari Pemasangan hingga Wiring Panel Control

Tahap instalasi fisik mengikuti urutan yang terstruktur untuk memastikan efisiensi pekerjaan dan meminimalkan kesalahan.

Persiapan dan Perencanaan Jalur Kabel

Oleh karena itu, sebelum pemasangan dimulai, jalur kabel (cable routing) direncanakan dengan mempertimbangkan jarak, kemudahan maintenance, dan pemisahan antara kabel daya dan kabel sinyal/kontrol untuk menghindari interferensi elektromagnetik. Kabel tray, conduit, atau duct dipasang terlebih dahulu sebelum penarikan kabel dilakukan. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

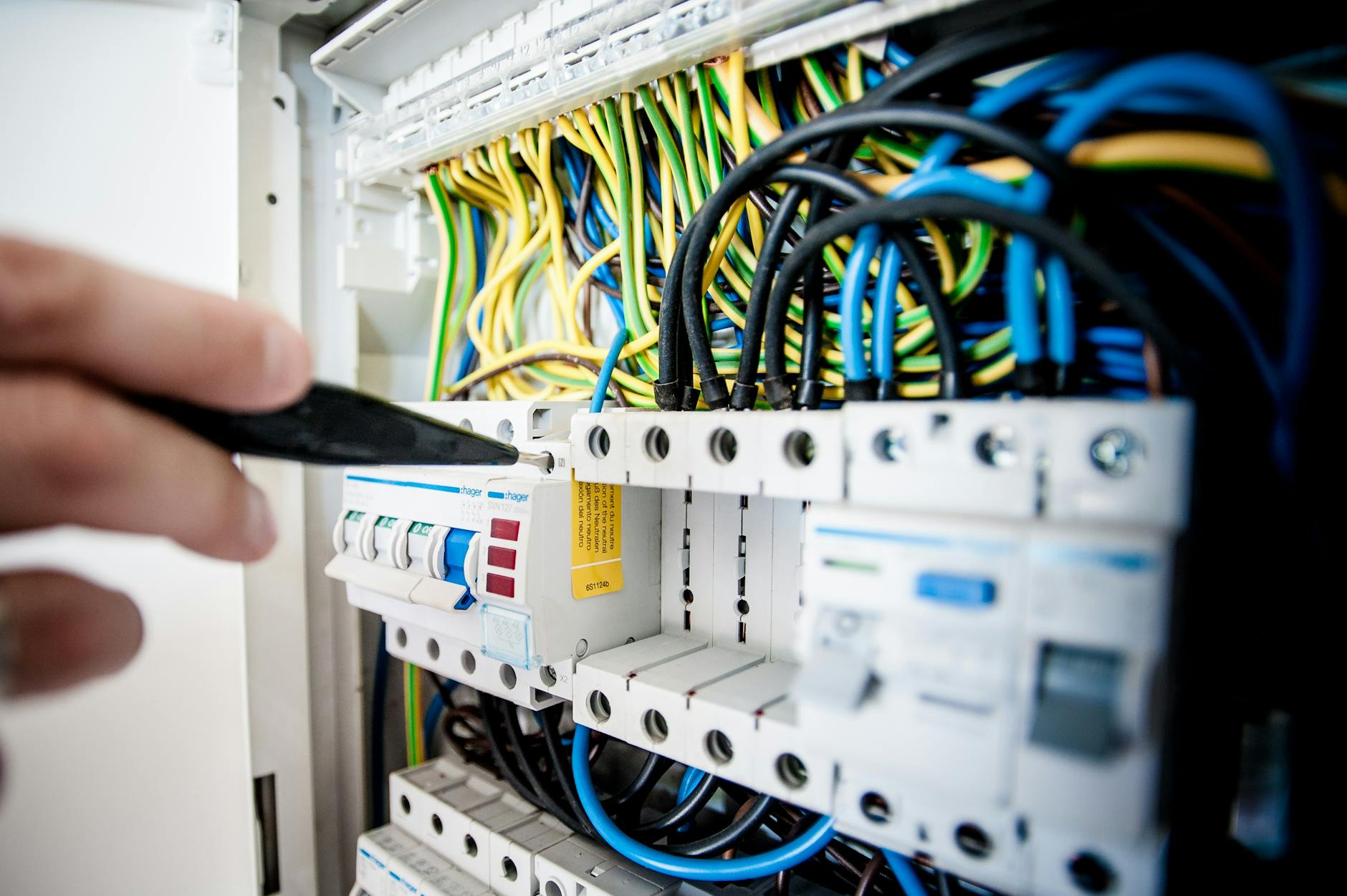

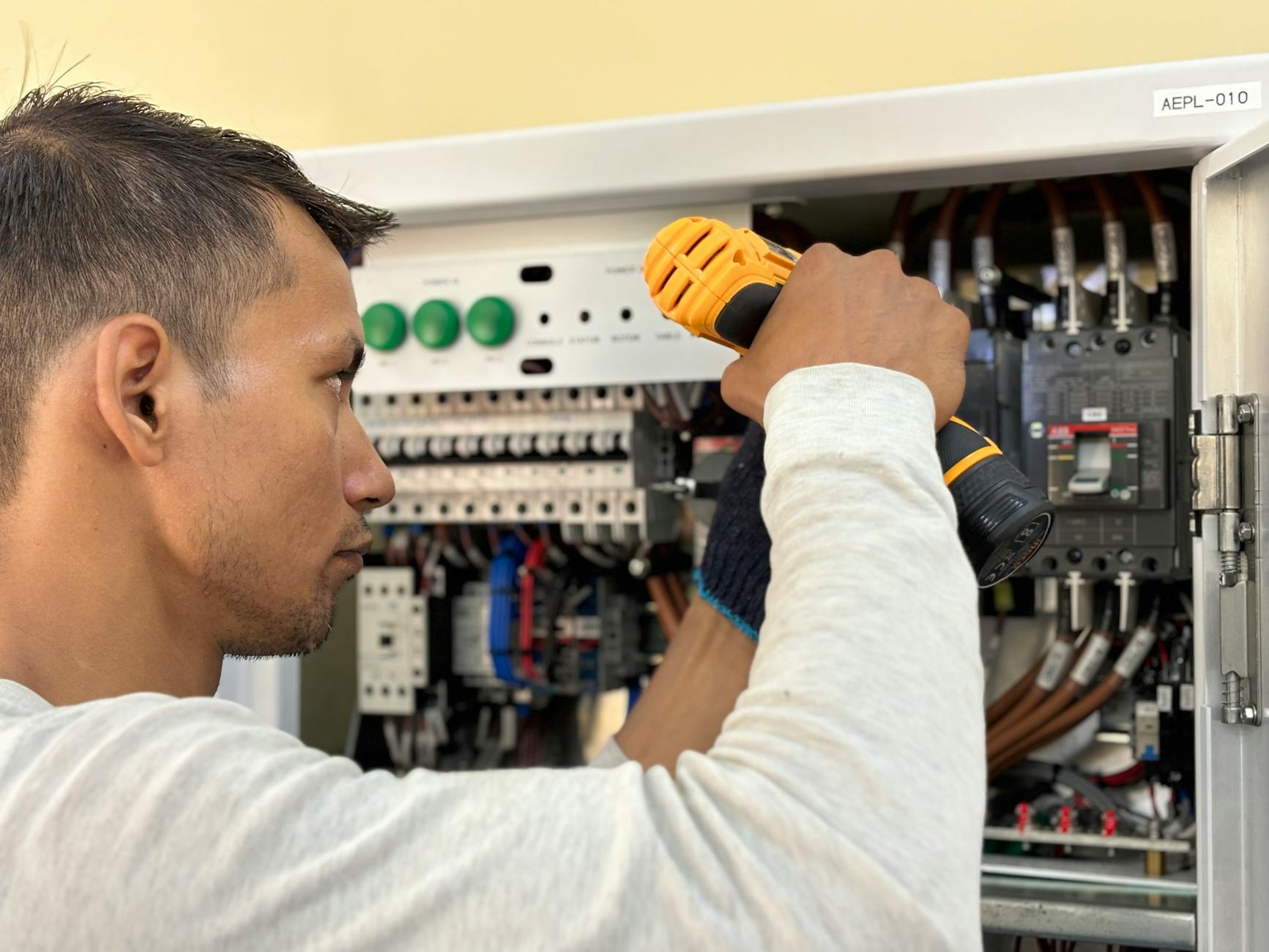

Pemasangan Panel Control dan Komponen Switchgear

Dalam hal ini, panel distribusi dan panel control dipasang di lokasi yang ditentukan dalam wiring diagram. Setiap komponen, MCCB, MCB, contactor, relay, terminal block, dipasang sesuai tata letak yang telah dirancang. Pemasangan yang rapi dan terorganisir bukan hanya estetika, tetapi juga memudahkan troubleshooting dan maintenance di masa depan. Penerapan Electrical Wiring Commissioning secara profesional terbukti memberikan hasil optimal.

Terminasi Kabel dan Identifikasi

Lebih jauh, setiap ujung kabel diterminasi dengan ferrule yang sesuai ukurannya dan diberi label identitas menggunakan cable marker. Sistem penomoran kabel harus konsisten dengan yang tercantum dalam wiring diagram untuk memudahkan verifikasi dan troubleshooting. Torque kencangan baut terminal harus sesuai spesifikasi pabrikan untuk menghindari loose connection yang dapat menyebabkan panas berlebih.

Prosedur Commissioning Panel Listrik yang Sistematis

Selain itu, commissioning adalah proses verifikasi terstruktur yang dilakukan setelah instalasi selesai namun sebelum sistem dioperasikan secara penuh. Proses ini mencakup serangkaian pengujian yang harus dilalui secara berurutan.

Pengujian Insulasi (Insulation Resistance Test)

Lebih lanjut, menggunakan megohmmeter, resistansi insulasi setiap kabel diukur untuk memastikan tidak ada kebocoran arus antara konduktor aktif dan ground. Nilai minimum yang diterima umumnya adalah 1 MΩ untuk instalasi tegangan rendah, meski nilai yang lebih tinggi (>100 MΩ) lebih diinginkan untuk instalasi baru.

Pengujian Kontinuitas dan Loop Resistance

Di samping itu, kontinuitas setiap rangkaian diverifikasi untuk memastikan tidak ada sambungan yang terputus atau salah routing. Resistansi loop dari setiap rangkaian akhir juga diukur untuk memverifikasi bahwa arus gangguan yang cukup akan mengalir jika terjadi short circuit, memastikan perangkat proteksi dapat bekerja efektif.

Pengujian Fungsional

Setelah pengujian insulasi dan kontinuitas dinyatakan lulus, pengujian fungsional dilakukan dengan memberikan tegangan ke sistem. Setiap fungsi kontrol diuji: start/stop motor, interlock keselamatan, fungsi alarm, dan urutan operasi otomatis. Semua hasil pengujian didokumentasikan dalam commissioning report yang ditandatangani oleh insinyur yang bertanggung jawab.

Manfaat Commissioning yang Terstandarisasi

Proses commissioning yang dilakukan secara menyeluruh memberikan nilai nyata yang dapat dirasakan sepanjang siklus hidup sistem kelistrikan.

Pertama, keandalan operasional meningkat secara signifikan karena semua potensi cacat instalasi teridentifikasi dan diperbaiki sebelum sistem beroperasi. Kedua, keselamatan personel terjamin karena sistem proteksi telah diverifikasi bekerja sesuai desain. Ketiga, dokumentasi yang lengkap dari proses commissioning menjadi referensi berharga untuk maintenance preventif dan troubleshooting di masa depan. Keempat, kepatuhan regulasi terpenuhi karena commissioning report menjadi bukti bahwa instalasi telah memenuhi standar yang berlaku.

Praktik Terbaik dalam Wiring dan Commissioning Instalasi Listrik

Berdasarkan pengalaman SURIOTA dalam menangani berbagai proyek instalasi kelistrikan industri, beberapa praktik terbaik berikut sangat direkomendasikan:

Dengan demikian, – Selalu mulai dengan as built drawing yang diperbarui setelah instalasi selesai, bukan hanya mengandalkan gambar desain awal, Gunakan checklist commissioning yang terstruktur dan konsisten di setiap proyek untuk memastikan tidak ada langkah yang terlewat, Lakukan thermographic inspection menggunakan kamera infrared setelah sistem beroperasi beberapa waktu untuk mengidentifikasi hotspot yang mengindikasikan loose connection, Dokumentasikan semua parameter pengukuran commissioning sebagai baseline untuk perbandingan di masa depan, Pastikan semua personel commissioning memiliki sertifikasi kompetensi kelistrikan yang relevan

Kesimpulan

Electrical wiring commissioning yang profesional adalah investasi yang melindungi aset dan keselamatan jangka panjang. Proses ini membutuhkan kombinasi perhitungan teknik yang akurat, implementasi wiring diagram yang teliti, dan pengujian commissioning panel listrik yang sistematis. SURIOTA menyediakan layanan instalasi kelistrikan industri lengkap, dari perhitungan awal, pembuatan single line diagram, pemasangan panel control, hingga commissioning dan pembuatan dokumentasi akhir. Hubungi tim kami untuk mendiskusikan kebutuhan instalasi kelistrikan proyek Anda.

Referensi: Standar prosedur berdasarkan standar commissioning kelistrikan sebagai acuan teknis proyek ini.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara wiring dan commissioning dalam pekerjaan kelistrikan?

Oleh karena itu, wiring adalah proses fisik pemasangan dan penyambungan kabel beserta komponen kelistrikan sesuai dengan wiring diagram dan single line diagram yang telah dirancang. Commissioning adalah proses verifikasi dan pengujian yang dilakukan setelah wiring selesai untuk memastikan seluruh sistem berfungsi sesuai spesifikasi desain. Keduanya saling melengkapi, wiring yang sempurna tanpa commissioning yang memadai tetap berisiko, karena kesalahan yang tidak terdeteksi bisa saja ada di dalam sistem.

Berapa lama waktu yang dibutuhkan untuk proses commissioning instalasi listrik industri?

Dalam hal ini, durasi commissioning sangat bervariasi tergantung kompleksitas dan skala sistem. Untuk panel distribusi sederhana dengan beberapa puluh sirkuit, commissioning dapat diselesaikan dalam 1-2 hari. Untuk sistem yang lebih kompleks seperti MCC (Motor Control Center) dengan puluhan motor dan sistem kontrol otomatis, proses commissioning dapat memakan waktu 1-2 minggu. Selalu alokasikan waktu yang cukup untuk commissioning dalam jadwal proyek, karena terburu buru dalam tahap ini meningkatkan risiko terlewatnya masalah yang signifikan.

Apa standar kelistrikan yang harus dipatuhi dalam instalasi listrik industri di Indonesia?

Khususnya, di Indonesia, standar utama yang berlaku adalah PUIL 2011 (Persyaratan Umum Instalasi Listrik 2011) yang diterbitkan oleh BSN (Badan Standardisasi Nasional). Selain itu, untuk instalasi bertegangan menengah dan tinggi, standar IEC (International Electrotechnical Commission) seperti IEC 60364 dan IEC 60947 juga menjadi acuan. Instalasi pada fasilitas yang terhubung ke jaringan PLN juga harus memenuhi persyaratan teknis yang ditetapkan PLN. Kepatuhan terhadap standar ini biasanya diverifikasi oleh Lembaga Inspeksi Teknis (LIT) yang terakreditasi.

Mengapa insulation resistance test penting dalam commissioning?

Lebih jauh, insulation resistance test (megger test) penting karena mengukur kualitas isolasi kabel dan peralatan listrik. Isolasi yang rusak atau terdegradasi, baik akibat kesalahan instalasi, kerusakan fisik selama penarikan kabel, atau kontaminasi kelembaban, dapat menyebabkan arus bocor yang berisiko menimbulkan kebakaran, kerusakan peralatan, atau bahaya tersengat listrik bagi personel. Pengujian ini harus dilakukan sebelum tegangan diberikan ke sistem untuk pertama kalinya. Sehingga masalah isolasi dapat diperbaiki tanpa risiko insiden.
